Fixation support top case givi

J 'ai acheter dernièrement un support top case Givi sr357 en occase
mais j'ai un doute sur le montage ? l'entretoise n°8 fait 21 mm et la 9 fait 31mm
et je n'ai pas les pièce n°13 ? elle servent à quoi ?



quelles que photos pour illustré mes propos

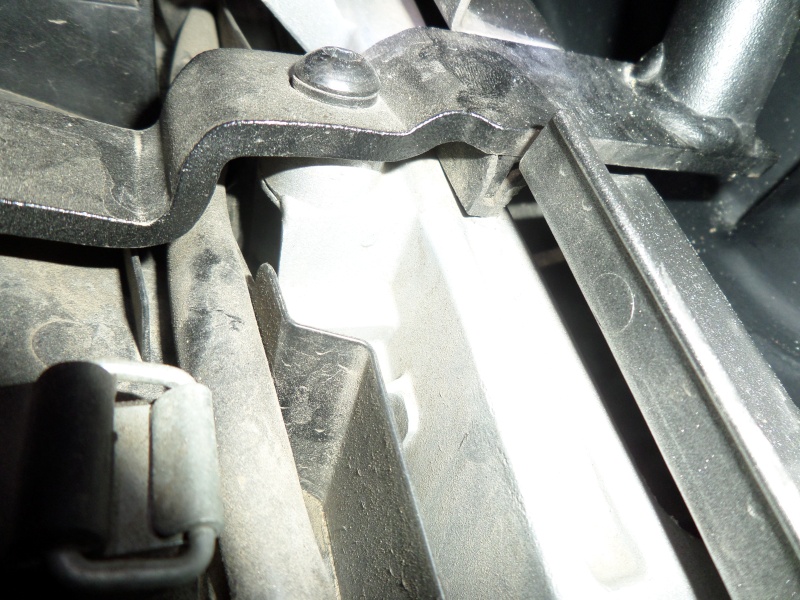

posé sur le cadre


derrière ça donne ceci


et pour la fixation cela


et si je le remonte de 6mm


Pour la fixation c'est mieux ? Mais est ce le bon montage ??


si l'un d'entre vous a un schémas de montage je suis preneur
Merci

La numéro 13 est une pièce en caoutchouc pour protéger ton cadre, c'est tout.
Et c'est la notice de montage ta 1ère photo. J'ai monté le mien il y a 1 mois et c'est effectivement aussi simple que ça. Tu place bien tes entretoises comme sur le shéma et roule ma poule...
Mais à mon avis, monte le quand tes caches latéraux et arrière sont déjà en place

Salut Laurent,
Les pièces 13 sont des protections caoutchouc pour protéger la peinture de la boucle du cadre ." />

" />


" />

De mémoire j'avais aussi un décalage

Voici le lien pour la Notice
Je sais qu'il n'est jamais bon de choper un torticolis

Ok Merci Alain

la 1ere photo est coupé , tu peut me donner la dimension de la pièce n°8 c'est diamètre 22 x ...

Pour les pièce en caoutchouc tu as une idée de l'épaisseur ? j'ai ce qu'il faut je vais pouvoir en refaire.

le support que tu as pour fixer le top case c'est quelle modèle ? je vient de m’apercevoir que celui que j'ai ne vas pas dessus et en plus le support yam est cassé , il etait temps que je change de support

le temps que je réponde et paff deux nouveaux messages cool
Merci à toi aussi ced06    et de penser aux vieux et à leurs santé

si vous avez  la réponse à ma deuxième question

Pour ma part j'ai le même support que sur la notice: pour un Maxxia E55 en Monokey.


Je pense que l'épaisseur du caoutchouc importe peu en fait, enfin je me trompe peut être, pas trop épais, je dirais 2-3mm...

Ok Merci pour tout les gars
j'en ai peut être trouvé un sur le net ,il faut que je me renseigne du prix du neuf histoire d'avoir une idée du prix

http://www.leboncoin.fr/equipement_moto/706779122.htm?ca=18_s

bon aller je passe aux choses sérieuse l'appérot
A plus

Pour les pièces détachées Givi, va voir chez Rad.eu en Belgique. Attention la platine prend du jeu avec le temps et il faut aussi changer régulièrement les tampons en caoutchouc. La platine M5 pour les TC monokey chez Rad coûte 38.25 €, franco de port à partir de 15 €. J'ai changé celle de la 2007 de mon frère avant hier et elle était bien usée, son V46 (neuf) bougeait beaucoup.

Merci du tuyau Ynos
je me renseigne et vous tient au jus

@ YNOS22
j'ai pas trouvé la platine m5 pour les T.C. monokey
tu n' as pas l'adresse par hasard

Oui c'est celui que j'avais vu mais c'est pour un fz et je ne sait pas si les fixations sont les mêmes pour le FJR

Dans la decription : FZ monorack ou SR special rack. Tu as un SR special rack.
C'est celle que j'ai achetée au début de la semaine pour remplacer celle de mon frère qui a exactement le même support que toi, et c'est celle qui est livrée avec le kit neuf. C'est une platine générique chez Givi.

Ok merci pour ton explication
je ne suis pas très familiarisé avec ses abréviations
encore Merci et bonne soirée

Petite précision, il y a 6 trous de fixation sur la platine M5, tu n'utiliseras que les 4 situés les plus en arrière. Bonne nuit !

Oui je l'avais vu sur le plan
merci quand même  la cde est passé , il n'y a plus qu'a tout remonter et attendre la livraison

Je me permet également de poser une autre question...
Me concernant je souhaite remettre mon GIVI MAXIA 3 55 Litres que j'ai gardé de ma 2003 eh oui!!! je l'ai un peu dépouillé avant de la lacher .Par contre sur ma 2011 actuellement la platine du Shad 48 me plait assez bien car elle est plate et plus jolie (voir photo ci-dessous) que la GIVI bomber et arrondie...
Ma question, existe t'il une platine GIVI pour Maxia 3 qui ressemble à la Photo...


Ci-joint également la photo du support de la platine: je pense que c'est celui d'origine à partir de 2006.


La platine Shad que je souhaite remplacer par une plate mais en GIVI pour le Maxia 3.


Le support qui se trouve sous la platine.



Merci   par avance pour vos lumière

J'ai trouver ça sur lecoincoin, mais est-ce qu'il se fixe sur le support? et en plus je vois qu'il n’y a que deux vis de fixation  un peu limite Non!!!

http://www.leboncoin.fr/equipement_moto/753019449.htm?ca=16_s

J'attend la réponse du gars pour la compatibilité avec le Maxia 3

Je te conseille plutôt celle là de platine givi

Tu devrais pouvoir fixer une platine Givi M5 sur ton support métallique Shad il faudra juste le percer pour pouvoir passer les vis. C'était une manip connue dans le temps qui était pratiquée par certains concessionnaires Yam. Et tu pourras donc remettre ton Maxxia.
